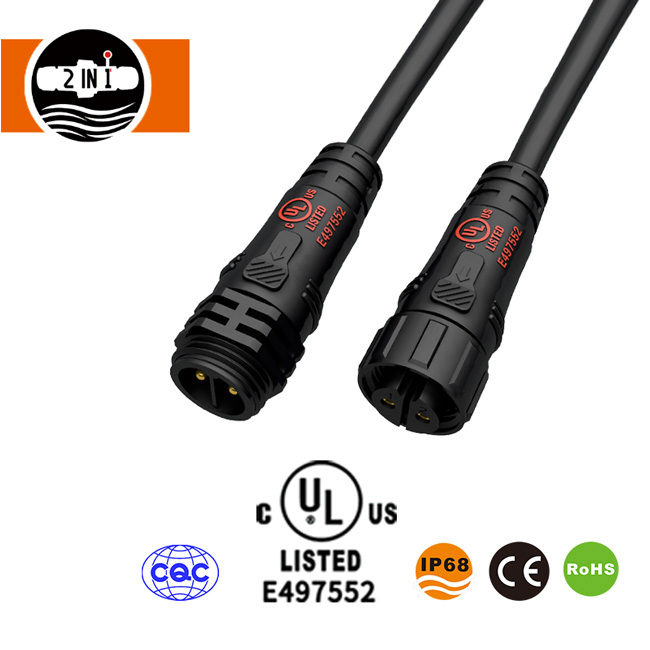

M19 UL防水ケーブルコネクタ

M19接続のより高い電気容量

SQ19 仕様は、定格電流 7 ～ 15A、動作電圧 600V AC RMS で、小型のコネクタ構成を超えて電気範囲を拡張します。これにより、このコネクタは、ケーブル サイズと電気容量の両方が重要な選択要素となる機器レイアウトに適しています。他のものと比較してくださいUL防水ケーブルコネクタ.

電気的パラメータ

コネクタには金メッキ銅合金コンタクトピンを使用しています。接触抵抗は 5 mΩ 以下に規定されていますが、絶縁抵抗は 500 MΩ を超えています。記載されている嵌合耐久性は、少なくとも 3,000 回の挿抜サイクルです。

SQ19 を中心に構築されたケーブル範囲

ケーブルの統合は、M19 UL防水ケーブルコネクタ。コネクタは、別個のコネクタ本体として提供されるのではなく、ケーブルと一緒に成形されており、ケーブルのタイプとケーブル長の両方をカスタマイズできます。

ワイヤーとケーブルの互換性

• 電線仕様 14AWG～20AWG
• ケーブル径 4.0～12.0mm
• ピンのオプション 2、3、4
• ケーブル形状 コネクタ付き成形品
• ケーブルの種類 カスタマイズ可能
• ケーブル長 カスタマイズ可能

4.0 ～ 12.0 mm のケーブル直径範囲は、記載された仕様内のさまざまなケーブル構造に対応します。また、14 ～ 20AWG の範囲により、SQ19 シリーズは照明および電気アセンブリ用の導体の選択肢が広がります。

利点

IP68の密閉構造

このコネクタは、該当するテスト条件下で塵や水の浸入に対する保護が必要な用途向けに IP68 保護定格を備えています。シール部品にはシリコーンを採用し、環境に配慮した構造となっています。

耐食性プラスチック接続ナット

黒色のコネクタ シェルには、黒色または灰色のプラスチック接続ナットが付属します。プラスチック製の接続コンポーネントは、屋外の照明設備や湿気や塩分にさらされる環境に適した腐食に耐えるように設計されています。

難燃性ハウジング

シェルと絶縁コンポーネントは高性能エンジニアリング プラスチックから製造されています。指定された難燃性評価は UL94 V-0 です。

金メッキコンタクトピン

導電性インターフェースには金メッキ銅合金コンタクトピンが使用されています。この接点構造は、指定された <5 mΩ の接触抵抗と > 500 MΩ の絶縁抵抗と組み合わされています。

SQ19 が適合する場所

LED照明

このコネクタは、LED ストリップ、LED ウォール ウォッシャー、LED アンダーグラウンド ライト、LED ロープ ライト、LED ベルト ライト、カーテン ライト、トゥインクル ライトで使用されます。成形ケーブル形式により、接続が照明配線アセンブリに統合されます。ブラウズ防水LEDコネクタ.

自動化コンポーネント

M19 防水接続は、近接スイッチ、流量監視デバイス、フィールドバス コンポーネント、センサー、およびアクチュエーターで使用できます。 IP68 定格構造により、互換性のあるオートメーション機器に密閉接続形式が提供されます。ビュー防水丸型コネクタ.

屋外用電気機器

コネクタの IP68 構造、耐腐食性プラスチック接続ナット、および -40°C ～ +105°C の温度定格により、互換性のある屋外電気アセンブリに適しています。

治具設計のための 2 つのコネクタ形式

のM19 UL防水ケーブルコネクタ別のケーブル不要のはんだコネクタと組み合わせることができます。これにより、同じ M19 シリーズ内に 2 つの実用的な接続形式が作成されます。

この組み合わせにより、M19 接続形式を維持しながら、ケーブル側と器具側で異なる終端配置を使用できるようになります。

カスタム ケーブル アセンブリの製造サポート

SQ19シリーズの供給オプション

1 回限りのサンプル請求の場合、部品番号ごとに 3 つの無料サンプルをご利用いただけます。送料は別途かかります。記載の製作納期はご注文確認後2～3週間となります。速達発送は DHL、UPS、FedEx、または TNT を通じてご利用いただけますが、一括注文の場合は船便が使用されます。

価格をリクエストするHuaYi-FaDa M19 UL 防水ケーブル コネクタに必要なピン構成、ケーブル タイプ、ケーブル長、接続形式を記載します。 OEM および ODM サービスは、互換性のあるコネクタおよびケーブル アセンブリの要件に合わせて利用できます。
