屋外機器、産業オートメーション、海洋工学、新エネルギー車両などの分野では、電気接続の信頼性がシステム全体の耐用年数を決定することがよくあります。防水丸型コネクタは、湿気、埃、振動を伴う過酷な環境における接続の課題を解決するように設計されています。これらは単なる「プラグ」ではなく、シール、ロック、信号伝送を統合した包括的なエンジニアリング ソリューションです。

サーキュラーを選択する理由

工学用途における円形コネクタの利点は、その幾何学的構造の自然な合理性から生まれます。

• 高いスペース利用率: 円形の断面により、最小の設置面積内で最大数のコンタクトが可能になり、高密度のピン構成が可能になります。

• シンプルなシーリング実装: 円形プロファイルと O リングまたはガスケットの組み合わせにより、均一な半径方向圧力が生成され、信頼性の高いシーリング性能が保証されます。

• 優れた機械的強度: 円形ハウジングは応力を均等に分散し、角形コネクタよりも優れた耐衝撃性と耐振動性を提供します。ねじ式およびバヨネット式ロック機構により、より堅牢な嵌合安全性が提供されます。

対照的に、標準の非防水コネクタは通常、乾燥した屋内環境にのみ適しています。密閉構造がないと、屋外にさらされた場合、水の浸入や紫外線による劣化により故障する傾向があります。

IP 評価を理解する: 選択の第一歩

「防水」は、エンジニアリングの実践において IP (Ingress Protection) 評価を使用して定量化する必要がある一般的な概念です。 IEC 60529 規格によれば、IP の後の最初の桁は防塵性を表し、2 番目の桁は防水性を表します。

重要な注意事項: コネクタの IP 定格は、通常、嵌合状態での保護機能を指します。機器のポートが長時間露出する場合は、保護キャップを取り付ける必要があります。そうしないと、保護が損なわれます。

材質と構造が寿命を決める

IP 定格を超えて、材料の選択は特定の環境におけるコネクタの寿命に直接影響します。

• ハウジング材料: 屋外で長期間使用する場合は、熱可塑性プラスチック材料（ポリカーボネートや PBT など）が推奨されます。これらは軽量で耐腐食性があり、耐紫外線性（UL F1 認定）を備えています。金属ハウジング (アルミニウム合金、ステンレス鋼) は、より高い機械的強度や EMI シールドが必要な場合に適しており、海洋の塩水噴霧環境ではステンレス鋼が推奨されます。

• ロック機構:

• ねじロック: 最も信頼性が高く、耐振動性に優れ、重工業に適しています。

• バヨネット/プッシュプル ロック: 明確な「クリック音」フィードバックにより素早い挿入と抽出が可能になり、取り付け時間を大幅に節約でき、特にオーバーヘッドまたは限られたスペースでの作業に最適です。

• 接点: 信号の安定性を確保するために、接点は通常、酸化や腐食に強い金メッキを施した銅合金で作られています。

設置とメンテナンスにおける実際的な考慮事項

実際の設置やメンテナンスでは、コネクタの保護性能が十分に発揮されるかどうかは、次の点によって直接決まります。

1. ケーブルの負担を避ける: コネクタの嵌合または嵌合解除の際にケーブルを引っ張らないでください。ケーブルのひずみにより背面のシーリング構造が損傷し、IP 定格の障害が発生する可能性があります。設置中にケーブルに適切な張力緩和が提供されていることを確認してください。

2. 手締めのみ: 特殊なツールポートを除き、すべてのロック操作は手で行う必要があります。レンチや工具を使用して締めすぎると、ネジ山やハウジングが損傷する可能性があります。

3. 定期点検：シールリングの老朽化や亀裂、接点の腐食や汚れの有無を定期的に点検してください。長期間使用しないポートについては、保護キャップで密閉してください。

市場の主流ブランドとシリーズ

さまざまなアプリケーション要件に応じて、さまざまな成熟したシリーズ製品がすでに市場で入手可能です。

Amphenol: X-Lok シリーズは素早いプッシュプル ロックをサポートし、M12 S コード シリーズは IEC 61076-2-111 規格に適合し、産業オートメーションや鉄道輸送に適した IP67/IP68/IP69K 保護等級を提供します。

オムロン: XS5 シリーズ (M12 SmartClick) は、破片の詰まりを防止する革新的な内部ロック構造を備え、1/8 回転のクイック ロックをサポートしており、自動車、食品、飲料などのファクトリー オートメーションのシナリオで広く使用されています。

Bulgin: 400 シリーズは IP68/IP69K 保護を提供し、電力、データ、RF 接続をカバーし、海洋や食品加工などの過酷な環境に適しています。

Souriau - Eaton: UTS シリーズは、1/3 回転バヨネット ロックを備えたプラスチック ハウジングを備えており、一部のモデルは非嵌合状態でも IP68 定格を維持し、混合電源構成と信号構成をサポートしています。

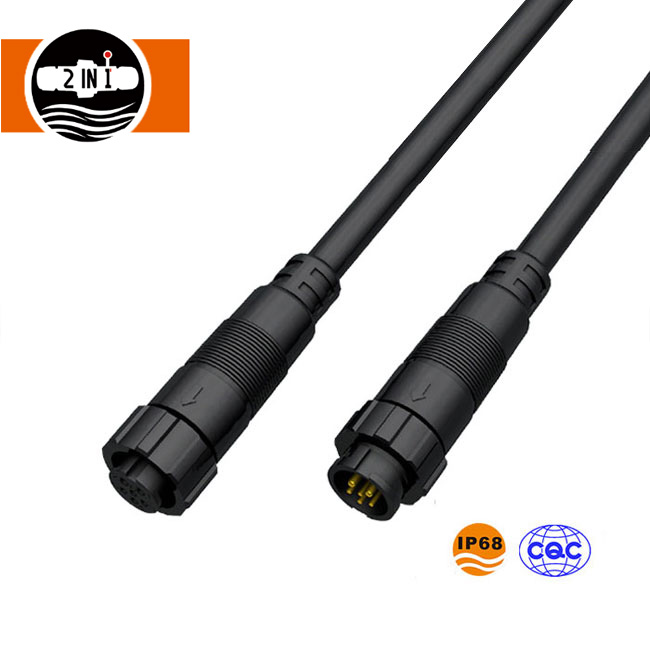

HuaYi-FaDa: M26 シリーズは、オーバーモールド バージョンと取り外し可能なバージョンの両方を提供し、IP68 保護等級をサポートし、難燃性、抗酸化性、耐腐食性の特性を備え、LED 照明、舞台装置、スマート グリッド、太陽エネルギー、自動化装置に適しており、ケーブル長やハウジングの色のオプションなどのカスタマイズされたサービスも利用できます。

この記事で言及されているすべてのサードパーティのブランド名および製品モデルは、それぞれの所有者の財産であり、参照目的のみに提供されています。HuaYi-FaDaテクノロジーは独立したメーカーであり、特に明記されていない限り、前述のブランドとの提携はありません。
