コネクタのさまざまな防水定格は何ですか?対応する防水要件は何ですか?

産業用、自動車用、家庭用電化製品、屋外用機器などの業界において、防水コネクタ湿気、粉塵の多い環境、または水中の環境で機器の安定した動作を保証する重要なコンポーネントです。

コネクタの防水評価規格は、主に国際電気標準会議 (IEC) によって制定された IEC 60529 IP (Ingress Protection) 規格および ISO 20653 の IP 評価規格に基づいています。中国国内の規格とは、QC/T 413 によって確立された規格を指します。

規格が異なれば、アプリケーションの要件や特性も異なり、アプリケーションの開発に応じて各規格が継続的に更新および改善されます。

一般的な IP 規格については以下で説明します。

IP保護等級の意味

最初の番号 (防塵等級): 0 ～ 6 の範囲で、固形異物の侵入に対する保護能力を示します。数値が大きいほど保護が強化されます。たとえば、定格 0 は保護を提供しませんが、定格 6 は塵の侵入を完全に防ぎます。

2 番目の数字 (防水評価): 0 ～ 8 の範囲で、液体の水の侵入に対する保護能力を示します。数値が大きいほど防水性能が高くなります。

防塵等級（一桁目）

防塵評価の範囲は 0 ～ 6 で、防塵に対する機器の保護能力を表します。

IP0X：保護機能がなく、防塵性能が全くありません。

IP1X：直径50mmを超える固形物の侵入を防ぎます。

IP2X：直径12.5mmを超える固形物の侵入を防ぎます。

IP3X：直径2.5mmを超える固形物の侵入を防ぎます。

IP4X：直径1mmを超える固形物の侵入を防ぎます。

IP5X: 粉塵の侵入を防ぎますが、完全に保護するわけではありません。装置内部に少量の粉塵が存在することは許容されます。

 IP6X:粉塵の侵入を完全に防ぎます。装置内部に塵埃がないこと。

特定の防水評価 (2 桁目) と要件

• IPX1：垂直滴下水の影響を受けません。小雨の際は雨よけの場所に置くことができます。

• IPX2: 15°の傾きの水滴による影響を受けません。IPX1 よりわずかに厳しく、斜めに置かれた機器に適しています。

●IPX3：60°までの角度からの水の飛沫に耐えます。

●IPX4：あらゆる方向からの水の飛沫に耐える性能です。

●IPX5：耐噴流噴霧、あらゆる方向からの強い噴流噴霧に耐えます。

●IPX6：強力な噴流噴霧に耐え、あらゆる方向からの強い水流に耐えます。

●IPX7：浸水耐性：一定の深さ、一定時間（水深1メートル以内、30分以内）に水没しても大丈夫です。

●IPX8：連続浸水耐性：深海探査装置に使用されるコネクタなど、一定の深さ、一定時間継続的に水没しても大丈夫です。

IPX9Kという特別に定義された評価があります。

以前は、IPX4K、IPX6K、および IPX9K は自動車業界専用でしたが、後にその用途が他の業界にも拡大されました。

ISO 16750、DIN 40050、ISO 20653 シリーズの中で、IPX9K は最も厳しい防水等級です。これには、国内自動車業界規格 QC/T417.1-2001「自動車用ワイヤリング ハーネス コネクタの試験方法と一般性能要件」における IPX9K 試験が含まれます。

その後の規格の更新と新しい応用分野の追加により、IPX9K の応用分野は拡大し続けています。

●IPX9K：食品機械、農業機械、高圧洗浄機などの機器に適した最高レベルの防水等級で、高温高圧条件下でも洗浄可能です。

ブランド力に関する推奨事項: HuaYi-FaDa Technology を選択する理由

HuaYi-FaDaテクノロジーは、防水コネクタの研究開発、生産、販売に特化した国内の専門企業であり、長年の製造経験、完全な生産システム、成熟した品質管理プロセスを備えています。

私たちは設計と製造に重点を置いています。防水接続信号コネクタ、電源コネクタ、ネットワークコネクタなどの複数のシリーズをカバーする製品は、産業オートメーション、屋外照明、新エネルギー、通信機器、舞台装置、監視システムなどで広く使用されています。当社の主な利点:

専門工場の強み：金型製作、射出成形、線材製造、組立工場を自社で保有し、設計から納品までワンストップサービスを提供し、安定して管理可能な品質と納期を保証します。

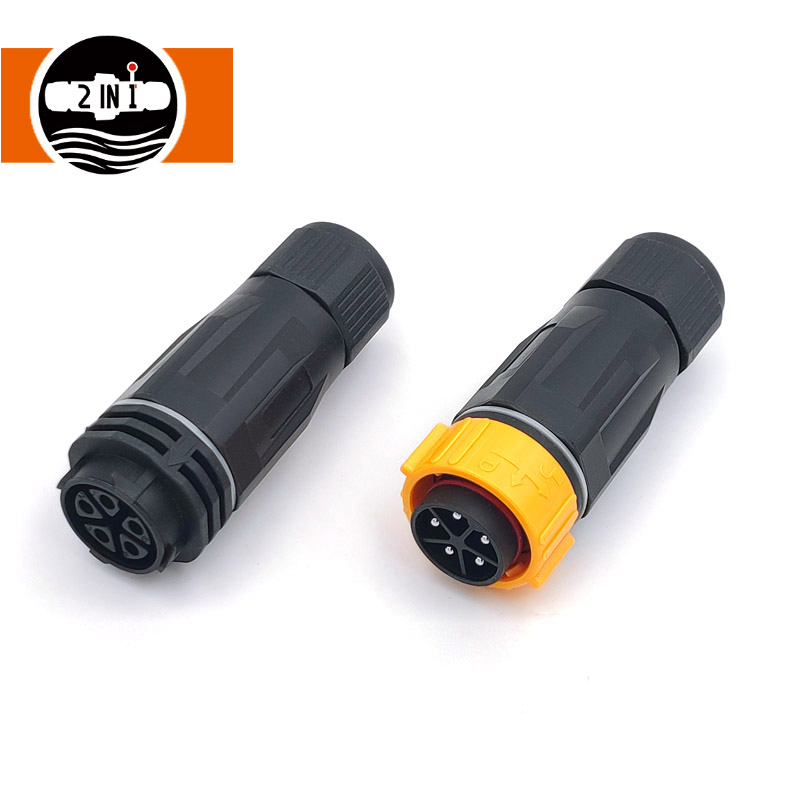

充実の防水製品：M8ミニチュアコネクタ、40A大電流電源コネクタ、RJ45防水ネットワークコネクタ、ネジロック式防水コネクタなどを取り揃え、さまざまな機器の接続ニーズに対応します。

安定した信頼性の高い製品性能：高仕様のエンジニアリングプラスチック、銅合金接点、シリコーンシーリング構造を採用した当社の製品は、IP67/IP68の保護等級を達成しており、湿気、粉塵、高温/低温環境での長期使用が可能です。

包括的な認証と品質管理：当社の製品はCE、RoHS、その他の認証を取得しています。各製品は工場から出荷される前に複数回のテストを受け、安定した接続と安全な使用を保証します。

柔軟なカスタマイズと迅速なサービス: ワイヤの長さ、コネクタ、コア数、設置方法などのカスタマイズ要件をサポートします。サンプルテスト、技術サポート、短納期、アフターサービスを提供します。
