まとめ： 防水ケーブルコネクタ電気システムを湿気、埃、環境による損傷から保護する上で重要な役割を果たします。この記事では、その重要性、動作原理、種類、選択のヒント、設置方法、最適なパフォーマンスと寿命を確保するためのメンテナンス方法について説明します。 HuaYi-FaDa Technology のソリューションは、さまざまな産業および住宅用途の信頼できる選択肢として注目されています。
目次
- 防水ケーブルコネクタの重要性
- 防水ケーブル コネクタの仕組み
- 防水ケーブル コネクタの一般的なタイプ
- 適切なコネクタを選択するためのヒント
- インストールのベストプラクティス
- メンテナンスと寿命
- よくある質問
- 結論と連絡先情報
防水ケーブルコネクタの重要性
産業環境、屋外環境、または湿った環境の電気システムは、水の浸入、腐食、短絡の脅威に常にさらされています。防水ケーブル コネクタは、これらのリスクを防止するように設計されており、中断のないパフォーマンスと安全性を保証します。
- 環境保護:湿気、塵、埃が重要な接続部に侵入するのを防ぎます。
- システムの信頼性:環境への曝露による故障やダウンタイムを削減します。
- 長寿：ケーブルと接続された機器の寿命を延ばします。
- 安全性への準拠:防水性と耐腐食性の電気接続に関する業界標準を満たしています。
防水ケーブル コネクタの仕組み
これらのコネクタは、水、埃、その他の汚染物質が電気接点に侵入するのを防ぐためのシール機構を備えて設計されています。主な機能は次のとおりです。
- シールリング:ゴムまたはシリコンの O リングにより、接続点がしっかりと密閉されます。
- 保護ハウジング:ABS、PVC、ナイロンなどの耐久性のある素材は、腐食や機械的ストレスに耐えます。
- ロック機構:ネジまたはスナップ ロックにより、過酷な環境でもコネクタがしっかりと接続された状態に保たれます。
- IP 評価:IP67 や IP68 などの国際保護 (IP) 評価は、防水および防塵レベルを示します。
防水ケーブル コネクタの一般的なタイプ
各アプリケーションに適切なコネクタを選択するには、コネクタの種類を理解することが不可欠です。
| タイプ | 説明 | 代表的な用途 |
|---|---|---|

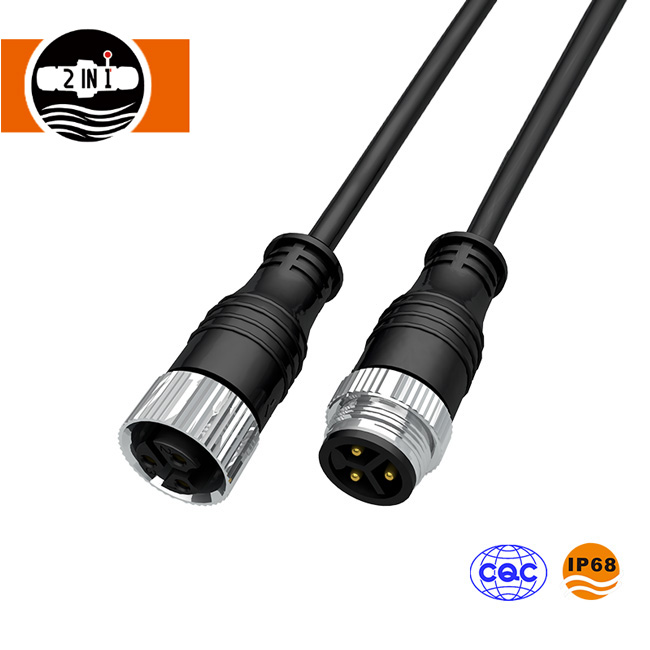

| IP67 丸型コネクタ | 堅牢なシーリングと複数のピン オプションを備えた丸型コネクタ。 | 屋外照明、産業オートメーション、海洋電子機器 |
| インライン防水コネクタ | 2 本のケーブルを防水シールで直接接続するように設計されたコネクタです。 | ソーラーパネル、LEDストリップ、庭園照明 |
| パネルマウントコネクタ | コネクタはパネルに取り付けられており、簡単にアクセスでき、確実な防水接続が可能です。 | 制御盤、電気キャビネット、屋外計器 |
| クイックコネクト防水プラグ | プッシュ接続コネクタにより、工具を使わずに素早く取り付けられます。 | 自動車配線、センサー、灌漑システム |
適切なコネクタを選択するためのヒント
防水ケーブル コネクタを選択するには、環境条件、電気仕様、設置要件を慎重に考慮する必要があります。
- IP 評価:屋外や湿った環境では IP67 以上を選択してください。
- 電圧と電流定格:システムの電気負荷との互換性を確認してください。
- 素材の品質:高品質のABS、PVC、またはナイロン製で耐久性と耐腐食性があります。
- コネクタのタイプ:設置のニーズに応じて、インライン、パネル マウント、または円形を検討してください。
- 温度範囲:アプリケーションの動作温度制限を確認してください。
- 取り付けの容易さ:明確なロック機構とシンプルな配線オプションを備えたコネクタを選択してください。
インストールのベストプラクティス
適切に設置すると、長期的なパフォーマンスが保証され、潜在的な故障が防止されます。
- コンポーネントを検査します。取り付ける前に、O リング、シール、ハウジングに欠陥がないか確認してください。
- ケーブルの被覆を正しく剥がします。ケーブルを接続する準備をする際には、導体を損傷しないようにしてください。
- 適切なシールを確保してください:必要に応じて O リングに注油し、ロックがかかるまでコネクタを完全に挿入します。
- 導入前のテスト:設置後は導通、耐水性を確認してください。
- 確実な取り付け:コネクタに機械的負担がかからないように、ケーブル タイまたはブラケットを使用してください。
メンテナンスと寿命
防水コネクタであっても、性能を維持するには定期的な検査が必要です。
- シールやハウジングに摩耗、亀裂、腐食がないか確認してください。
- 接触部は、研磨剤の入っていない乾いた布または適切な電気クリーナーを使用して清掃してください。
- 特に機械的ストレスや過酷な条件に長時間さらされた後は、IP 定格の整合性を確認してください。
- 電気的故障を避けるために、損傷したコネクタはすぐに交換してください。
よくある質問
- IP67とIP68の防水コネクタの違いは何ですか?
- IP67 コネクタは最大 1 メートルで 30 分間の浸水に耐えることができますが、IP68 コネクタはメーカーの仕様に応じてより深いレベルでの連続浸水に対応できます。
- 防水コネクタは寒冷地の屋外で使用できますか?
- はい、ただし動作温度範囲を確認することが重要です。多くのコネクタは、-40°C ～ 85°C の温度で機能するように設計されています。
- コネクタが正しく取り付けられているかどうかを確認するにはどうすればよいですか?
- 正しく取り付けられたコネクタは、すべてのロック機構が作動しており、安全であると感じられ、重要な用途で必要な場合は浸水テストに合格する必要があります。
結論と連絡先情報
防水ケーブル コネクタは、水、埃、環境による損傷から保護し、信頼性の高い電気システムに不可欠です。適切なタイプを選択し、適切に設置し、定期的なメンテナンスを実行することで、システムは最大の耐久性とパフォーマンスを実現します。HuaYi-FaDaテクノロジーは、産業、住宅、屋外の用途に適した高品質の防水コネクタを幅広く提供しています。
カスタマイズされたソリューションと専門的なガイダンスについては、お問い合わせHuaYi-FaDaテクノロジー では、電気接続が安全で長持ちすることを保証します。
