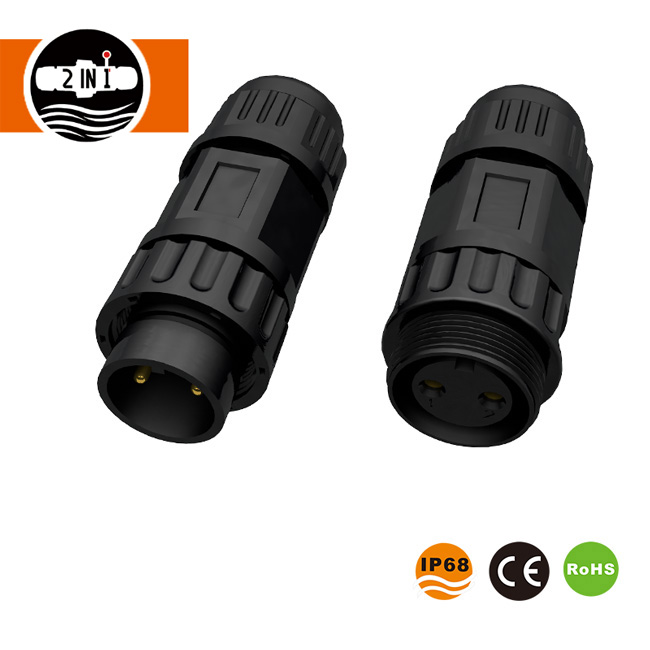

多ピン防水はんだ線コネクタ

マルチピン防水はんだ線コネクタは、屋外、湿気の多い過酷な環境向けに HuaYi-FaDa Technology によって設計されたコネクタです。その中心的な機能は、安定した信号と電力の伝送を確保しながら、ワイヤ間の防水接続を実現することです。本製品ははんだ付け接続方式を採用しており、組み立て後の抜き差しが簡単に行えます。取り外しは本体のネジを外すだけなので簡単に使えます。

パラメータ

製品構造と主要コンポーネント

マルチピン防水はんだ線コネクタの防水性能は、複数のコンポーネントの協調設計によって実現されています。これらのコンポーネントは連携して、包括的な密閉保護システムを形成します。主要なコアコンポーネントには次のものが含まれます。

• Oリング：耐老化性と耐高温/耐低温性のシリコーン製で、コネクタインターフェースに埋め込まれており、嵌合ギャップからの水分の侵入を効果的に防ぎ、コアのシール性能を強化し、さまざまな環境での長期使用に適応し、熱膨張と収縮による仮締め力の損失が容易ではありません。

• 防水シーラント：コネクタ内部の重要な隙間を埋め、シーリング効果をさらに強化し、湿気、ほこり、その他の不純物が内部回路に侵入するのを防ぎ、接触不良やショートを回避し、電気接続の安定性を確保します。

• 柔軟なエンドシール: はんだ付け後のケーブル専用に設計されており、ケーブルの表面をしっかりと包み込み、シールを締め付け、さまざまな直径のケーブルに適応し、ケーブルとコネクタの接合部からの水分の浸入を防ぎ、ある程度の曲げ強度と引張強度も備えています。

• 金属/エンジニアリングプラスチックハウジング: 高強度材料で作られており、優れた機械的強度、耐食性、耐衝撃性を備え、内部接点と回路を保護します。屋外や産業環境などの複雑な環境に適しており、補助的なシーリングも提供します。

• はんだワイヤコンタクト: 高品質の銅合金で作られ、精密機械加工および表面処理が施されたこれらのコンタクトは、低い接触抵抗、優れた導電性、強力なはんだ接続を示し、安定した電力と信号の伝送を効果的に確保し、長期間の使用でも酸化に耐えます。

多極防水はんだ線コネクタの製品詳細

繋がり：

多ピン防水はんだ線コネクタの製品認定

この多ピン防水はんだ線コネクタは、CE、RoHS、CQC 証明書に合格しています。 IP68の防水レベルを備えています。

技術的な利点

I. シーリング技術の利点

当社の多ピン防水はんだ線コネクタは、O リング、防水シーラント、および柔軟なエンドシールを組み合わせた多層シーリング構造設計を採用し、IP67 および IP68 の防水定格を達成しています。 IP68 等級は、水深 1 メートルに 30 分間以上浸漬しても漏水しないことを許容し、完全な防塵・防水性能を備えています。屋外の雨、湿気の多い環境、工業用油の汚染に耐えることができ、接続ポイントを外部環境の腐食から効果的に保護します。

II.電気的性能の利点

接点は高品質の銅合金で精密加工され、表面処理が施されているため、低く安定した接触抵抗と優れた導電性を実現します。これにより、信号の減衰と電力損失が効果的に低減され、安定した電力と信号の伝送が保証されます。この製品は、絶縁インピーダンス ≥20 メガオーム、耐電圧 DC250V/50 ミリ秒の優れた絶縁性能を誇り、短絡、漏電、その他の安全上の問題を効果的に防止し、さまざまな電圧および電流のアプリケーション シナリオに適応します。

Ⅲ．構造設計の利点

マルチピン防水はんだワイヤ コネクタは、使いやすい構造設計を採用しており、ワイヤ ボンディングが容易になり、高い組み立て効率が得られます。スムーズな挿入と取り外しを可能にし、組み立て後の素早いプラグアンドプレイを可能にします。取り外しは本体のネジを外すだけで簡単で、複雑な工具は必要ありません。この製品は、キー付きガイド構造を備えた極性デザインを採用しており、誤挿入を効果的に防止し、正確な取り付けを保証します。堅牢なシェル構造により、衝撃強度と引張強度に優れ、長期間の使用に適しています。

IV.材料上の利点

シェルは高強度のエンジニアリングプラスチックまたは金属で作られており、優れた耐食性、高温および低温耐性、機械的強度を備えています。 -40℃～+85℃の広い温度範囲に耐えることができ、劣化や変形が起こりにくいです。シールには耐老化性、耐薬品性のシリコーンまたはフッ素ゴムを使用しており、長期耐久性を確保し、製品寿命を延ばします。接点材料は厳密に選択され、耐酸化性と耐摩耗性を備え、接続の安定性と耐久性を確保します。

1. マルチピン防水はんだ線コネクタは具体的にどのような防水定格を満たしていますか?

A: 当社の製品の標準防水等級は IP67 ですが、ご要望に応じて IP68 にカスタマイズすることもできます。 IP67は完全な防塵保護を提供し、水深1メートルに30分間浸漬しても漏水しない。 IP68 は長期間の水没を可能にし (特定の深さはカスタマイズ可能)、水の侵入を完全に防ぎ、IEC 60529 規格に適合します。

2. 製品はどのようなピン仕様をサポートしていますか?特殊なピンをカスタマイズできますか?

A: 標準のピン仕様には、2 ピン、3 ピン、4 ピン、8 ピン、12 ピンのほか、電源と信号の組み合わせピン (2+3 ピン、2+4 ピン) が含まれます。当社はカスタマイズされた特別なピン仕様をサポートしており、個別のアプリケーション シナリオを満たすために、特定の顧客のニーズに応じて当社の研究開発チームが設計および製造できます。

3. ワイヤー付きケーブルバージョンのケーブル長とワイヤー直径はカスタマイズできますか?

A: はい、カスタマイズできます。有線バージョンのケーブル長、直径、材質はお客様のニーズに応じて調整できます。信頼性が高く適切な接続を確保するために、お客様のアプリケーション シナリオに基づいて適切なケーブル仕様を推奨します。

4. 製品の寿命はどれくらいですか?保証期間は何ですか?

A: 通常の使用では、製品の嵌合寿命は 500 サイクル以上で、全体の寿命は 5 年以上です。 3年間の品質保証を提供しております。保証期間中、製品の品質上の問題により生じた損傷は、無償で修理または交換させていただきます。

5. 無料サンプルの申し込み方法は？サンプルの配送にはどれくらい時間がかかりますか?

A: お客様はカスタマーサービスにお問い合わせいただくことで無料サンプルを申し込むことができます。サンプル請求は1機種につき3件までとなります。サンプルの納期は 3 ～ 5 営業日です。お客様が製品の性能をすぐにテストできるよう、できるだけ早く生産と出荷を手配します。

6. 注文の配送サイクルは何ですか? OEM/ODMカスタマイズをサポートしていますか?

A: 標準的なご注文の配送サイクルは 2 ～ 3 週間です。大量注文は生産計画に応じて調整可能です。当社は OEM/ODM カスタマイズ サービスをサポートしており、お客様のブランド、仕様、設計要件に応じて独自の多ピン防水はんだ線コネクタ製品をカスタマイズできます。

7. 製品の動作温度範囲はどれくらいですか?極端な環境に耐えることができますか?

A: 製品の通常の動作温度範囲は-40℃～+85℃です。耐高温、耐低温性に優れており、屋外の低温、高温、工業用の高温環境にも適応できます。耐油性、耐薬品性、耐紫外線性にも優れており、複雑で過酷な環境でも安定した動作が可能です。
