M19防水プラグおよびソケットケーブルコネクタ、2極から10極までの複数極、12極、14極、2 + 3極、2 + 4極、2 + 5極を含む、電源および信号結合極も利用可能、 3 +4極。接続後の安定性とシール性を高めるため、はんだ端子付きです。

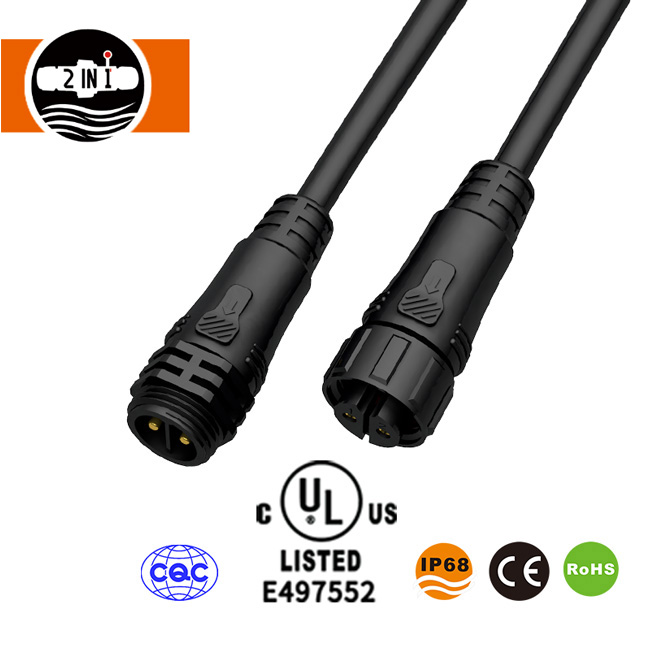

1.M19防水プラグとソケットケーブルコネクタの紹介
M19防水プラグおよびソケットケーブルコネクタ、はんだワイヤコネクタおよびネジタイプコネクタが利用可能であり、エンジニアは新製品を設計および統合する際の柔軟性が向上します。
2極から10極、12極、14極、2 + 3極、2 + 4極、2 + 5極、3 +4極を含む電源および信号結合極も利用可能な乗算ピンがあります。
M19防水プラグおよびソケットケーブルコネクタと一致するオスのメスパネルマウントコネクタもあります。
2.M19防水プラグおよびソケットケーブルコネクタのパラメータ
仕様: |
|
商品名 |
M19防水プラグおよびソケットケーブルコネクタ |
商品番号 |
SQ19はんだコネクタ |
接続方法 |
ワイヤー付きはんだ、ネジロック式 |
コア番号 |
2ピン、3ピン、4ピン、5ピン、6ピン、8ピン、9ピン、10ピン、12ピン、14ピン、2 + 3ピン、2 + 4ピン、2 + 5ピン、3 +4ピン。 |
色 |
黒 |
防水レベル |
IP68 |
ケーブル仕様 |
13AWG〜20AWG |
ケーブル径範囲 |
≤11.5mm |
定格電流(A) |
2ピンの場合は15A、10ピンの場合は5A |
動作電圧(AC.V.rms) |
500V |
耐電圧(AC.V) |
1分で1500V |
接触抵抗 |
<5mΩ |
絶縁抵抗 |
>500MΩ |
耐久性 |
≥3000の嵌合および非嵌合サイクル |
温度定格 |
-40°C〜105°C |
難燃性 |
UL94-V0 |
材料: |
|
シェルと断熱部品 |
高性能エンジニアリングプラスチック |
コンタクトピン |
金メッキを施した銅合金 |
密閉 |
ケイ素 |
3.M19防水プラグとソケットケーブルコネクタの機能と用途
â—はんだ終端は接続の安定性を可能にします。
â—電源と信号を組み合わせた防水コネクタ。
â—オスメスコネクタとパネルマウントコネクタ。
â— 2ピンから10ピン、12ピン、14ピンまで利用可能な複数のピン。
â—電磁干渉に対抗するための金メッキを施した銅合金。
â—安定した、圧縮、防爆、抗変形を備えたナイロンPA66素材で作られています。
4.M19防水プラグおよびソケットケーブルコネクタの製品詳細
繋がり:
5.M19防水プラグおよびソケットケーブルコネクタの製品認定
このM19防水プラグおよびソケットケーブルコネクタは、CE、RoHS、CQC証明書に合格しています。 IP68防水レベルです。
6.配送とサービス
1)配送:少量の注文やサンプルの場合、DHL、UPS、FedEx、TNTなどの速達で配送することをお勧めします。到着までに約2〜7日かかります。
バッチ注文の場合、海上輸送の方が安価です。
2)サービス:
競争力のある価格とサービス
•利用可能な無料サンプル:各部品番号の3〜5 PCS
•配達時間:注文後2〜3週間
•OEM、お客様の要件に応じたODMサービス
•競争力のある価格
プロフェッショナル認定
•ISO9001:2008
•UL認定
•TUV認定
•RoHSコンプライアンス
100%保証品質
•厳格な管理下で製造
•100%テスト済み(バッチテストだけでなく)
•7年以上にわたるAnphenol、Philips(Signify)、OSRAMのOEMサプライヤー
•品質保証:3年
7.よくある質問
1)Q:コネクタに興味がありますが、価格表はありますか?
A:すべてのコネクタの価格表はありません。なぜなら、モデルが非常に多く、市場の需要のために価格が変化し続けているからです。当社のコネクタの価格が必要な場合は、要件をお送りください。適切なコネクタをお勧めし、それに応じて見積もりをお送りします。
2)Q:カスタマイズされた製品とカスタマイズされたパッキングを作成できますか?
A:はい。私たちはプロのR&Dチームとカスタマイズされた経験を何年にもわたって持っています。コネクタや梱包に関する特別なリクエストがあったとしても、技術的なリクエストをお送りください。
3)Q:サンプルを提供できますか?サンプルは無料ですか?
A:はい、一括注文前の品質テストのために3個のサンプルを1回無料でサポートしていますが、送料を支払う必要があります。
4)Q:お支払い条件とお支払い方法を教えてください。人民元を支払うことはできますか?
A:TTによる配達前の100%の支払いをサポートします。通常は米ドルで請求しますが、人民元での支払いをご希望の場合は、大歓迎です。
5)Q:納期はどうですか?
A:私たちは大量在庫のある工場であり、通常、支払いを受け取ってから3営業日以内に発送を手配します。在庫がない場合は、チェックしてお知らせします。
6)Q:製品の品質は保証されていますか?
A:はい、3年間保証されています。
7)Q:HYFDコネクタのエージェント/ディーラーになることはできますか?
A:ようこそ!しかし、最初にあなたの国/地域を私に知らせてください、私たちはこれについてもっとチェックして話します。接続関連のご協力をご希望の場合は、お気軽にご連絡ください。
8)Q:パッキングとは何ですか?
A:ええと、ニュートラルカートンに詰めています。梱包に関する要件がある場合は、カスタマイズされた梱包のMOQを満たすことができる限り、それを行うことができます。
9)Q:支払い条件は何ですか?
A:5000セット未満のご注文の場合、T / T全額前払い。
5000セットを超える注文数量の場合、デポジットとしてT / T 30%を支払い、配達前に休憩します。
残高をお支払いいただく前に、商品とパッケージの写真をお見せします。
10)Q:OEM、ODMプロジェクトをサポートしていますか?
A:はい、確かに、OEM / ODMサービスを提供できます。要件や図面に従ってコネクタを設計し、新しいツールを開くことができます。
11)Q:あなたの工場はどのように品質を管理していますか?
A:品質マネジメントシステムのフルセットはすでに確立しています。当社の製品はすべて、2回または3回のテストが行われ、納品前に100%検査されています。
12)Q:さらに注文する前に、テスト用のサンプルを入手できますか?
A:確かに、ご要望に応じてサンプルを提供させていただきます。古いことわざにあるように、見ることは信じることであり、私たちはあなたが私たちの製品に満足すると信じています。
13)Q:コネクタの認定はありますか?
A:はい、ほとんどのコネクタにはCE / ROHS / IP67 / IP68証明書がありますが、一部のコネクタにはTUV / UL証明書があります。
14)Q:独自の市場での地位があれば、サポートを受けることはできますか?
A:市場の需要に関して最も懸念している情報を教えてください。私たちはあなたに役立つ提案について話し合い、提案し、あなたに最適なソリューションを見つける手助けをします。
15)Q:製品の購入方法は?
A:次のようにする必要があります。
*現在の評価と連絡先の数を確認してください
*組み立てスタイルを確認する
*ケーブルワイヤーゲージを確認する
*ケーブルの長さと材質を確認してください。
