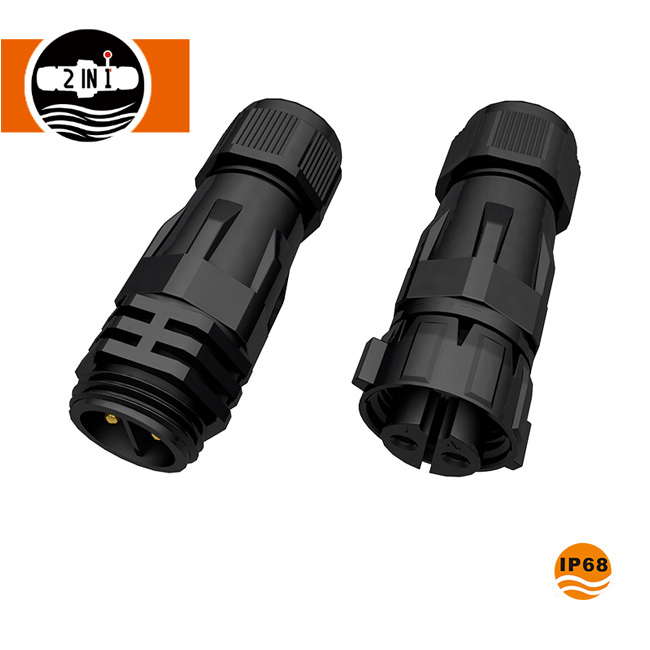

M19 防水オスメスネジコネクタ

M19 防水オスおよびメスネジコネクタは、HuaYi-FaDa Technology が独自に開発、製造したユニバーサル防水コネクタです。その中心的な機能は、信頼性の高い回路接続と環境シール保護を実現することであり、防水および防塵が必要なさまざまなシナリオに適しています。当社では、標準化された生産プロセスを採用して、各 M19 防水雄ネジおよび雌ネジ コネクタの寸法精度と性能の一貫性を確保しています。お客様のニーズに応じて2ピン、3ピン、4ピンのピン仕様を提供し、さまざまな回路接続の実際のニーズに対応します。

本製品はねじ端子結線方式を採用しており、結線に複雑な工具を必要としないため、施工効率が大幅に向上し、配線ミス率も低減します。 M19 防水雄ネジおよび雌ネジ コネクタは、優れた耐摩耗性、高温および低温耐性、耐食性を備えた新しいナイロン ハウジングを備えており、過酷な産業環境や屋外環境に適しています。ニッケルメッキ銅合金接点は、安定した導電性を効果的に確保し、接触抵抗を低減し、接触不良による機器の故障を防ぎます。

製品の主な機能

• 安心の防水・防塵：本製品はIP68の防水等級を達成しており、1メートルのきれいな水に4時間浸漬しても漏れることはありません。また、完全防塵性を備えており、内部コンポーネントへの塵や湿気の侵入を効果的に防ぎ、回路の安全性を保護し、屋外照明や新エネルギー源などのさまざまな用途に適しています。
• 複数の仕様の互換性: 標準構成には、2 コア、3 コア、および 4 コアのオプションが含まれます。ご要望に応じて、より多くのコアを使用したカスタマイズも可能です。配線はねじ端子接続をサポートしており、操作が簡単で、さまざまな電線仕様との互換性があり、強力な汎用性を提供します。
• 耐久性のある素材の選択：アウターシェルは、-25℃〜105℃の温度範囲と高い機械的強度を備えた新しいナイロン素材、V-0難燃性で作られています。接点はニッケルメッキ銅合金製で、安定した導電性、耐酸化性、耐食性を確保し、製品寿命を延ばします。
• 簡単かつ効率的な取り付け: ネジ付きオス-メスコネクタ設計を採用しており、スムーズな挿入と取り外し、および確実なロックが可能です。専門的な設置経験は必要ありません。組み立てと分解が迅速に完了できるため、将来の機器のメンテナンスや修理が容易になります。
• 厳格な品質管理: すべての M19 防水オス-メス ネジ コネクタは、バッチサンプリングではなく 100% 完全検査を受け、接触抵抗、絶縁抵抗、防水性能などの重要な指標をカバーして、製品性能が基準を満たしていることを確認します。

製品の技術的利点

1. 封止技術のメリット

当社は多層シール構造設計を採用し、高品質のシリコン防水リングとエポキシ樹脂ポッティングプロセスを組み合わせて、製品のシール性能を効果的に向上させます。これにより、雨、湿気、埃、その他の環境要因の影響に強く、複雑な環境でも信頼性の高い接続が保証されます。繰り返しのテストを経たシール構造は、長期の挿抜や環境腐食に耐え、経年劣化や変形に強く、製品の長期安定動作を保証します。

2. 最適化された導電率

M19 防水オスおよびメスねじコネクタの接点は、表面がニッケルメッキされた高純度銅合金で作られています。これにより、接触抵抗が低減される（≤10mΩ）だけでなく、耐酸化性と耐腐食性も向上し、接触酸化による導電性の低下や過熱などの問題が回避されます。同時に、ネジ端子設計により確実なワイヤ接続が保証され、接触不良が軽減され、回路伝送の安定性と安全性が保証されます。

3. 構造設計上のメリット

本製品は、コンパクトなネジ構造設計により、小型で設置スペースも最小限に抑えられ、さまざまな機器の設置ニーズに対応できます。シェルは一体射出成形プロセスで製造されており、縫い目をなくし、防水性能と機械的強度をさらに高めています。オスプラグとメスプラグは高い互換性があります。同じモデルおよび仕様の製品は完全に嵌合および分解できるため、大量の組み立てや交換が容易になります。

4. 環境適応性の利点

M19 防水オスおよびメスねじコネクタは、-25℃ ～ 105℃の温度範囲で動作でき、保管温度範囲は -25℃ ～ 85℃です。大気圧 86 ～ 106 kPa、相対湿度 90% 以下の環境で正常に動作します。塩水噴霧試験（5％塩化ナトリウム水溶液、35±2℃、48時間）でも顕著な腐食は認められず、海岸地域や化学工場などの腐食環境に適し、幅広い用途に使用できます。

M19防水オスメスネジコネクタのパラメータ

M19防水オスメスネジコネクタの特徴と用途

●組立：電線対電線タイプ（ケーブルなし）、電線対基板
●ネジ終端、現場で組み立て可能、溶接不要、簡単で便利。
●ケーブル外径5.0～11.5mmに適合します。
●厚さ3μmのニッケルメッキ銅合金コンタクトピンです。

M19防水オスメスネジコネクタの製品詳細

繋がり：

FAQ（よくある質問）

1. M19 防水オスおよびメスネジコネクタのコアの数をカスタマイズできますか

はい。通常、2 コア、3 コア、4 コア仕様を提供します。お客様のニーズに合わせて5コア以上のカスタマイズも可能です。カスタマイズの詳細については、カスタマーサービスにお問い合わせください。

2. 製品は本当に IP68 の防水等級を達成していますか?

はい。当社の M19 防水オスおよびメスネジコネクタは、厳格な防水テストを受けています。 IEC 60529 規格によれば、1 メートルのきれいな水に 4 時間浸しても漏れることがなく、完全な防塵性も備えています。テスト結果は IP68 要件を満たしており、屋外や湿気の多い環境でも安全です。

3. 製品サンプルを入手するにはどうすればよいですか?

無料サンプルサービスを実施しており、1機種につき3点まで無料でサンプルをご提供いたします。お客様は送料のみ支払う必要があります。サンプルのリクエストは、Web サイトのメッセージ、オンライン相談を通じて、または営業チームに連絡することで送信できます。早急にサンプル納品の手配をさせていただきます。

4. 注文の配送サイクルは何ですか?

標準的なご注文の納期は 2 ～ 3 週間です。具体的な納期は、注文数量やカスタマイズ要件などの要因に応じて調整されます。タイムリーな発送を確実にするために、ご注文前に具体的な納期を確認させていただきます。

5. 製品の品質は保証されていますか?保証期間は何ですか?

当社の製品はすべて全数検査を受けており、生産プロセスは ISO 9001 品質システム基準に厳密に従っており、3 年間の品質保証を提供しています。保証期間内に、人為的ミスによらない品質上の問題が発生した場合には、速やかに修理または交換をさせていただきます。

6. OEM/ODM サービスをサポートしていますか?

はい。当社は独立した研究開発チームと生産ワークショップを持ち、顧客のブランドや製品の要件を満たすための製品の外観、仕様、パッケージングなどのカスタマイズを含む、顧客のニーズに応じたOEM/ODMサービスを提供できます。
